水力旋流器的結構和工作原理
2014年12月11日與東營勝利石油公司又簽訂了供應Φ250旋流器20套的合同?,F(xiàn)介紹一下:

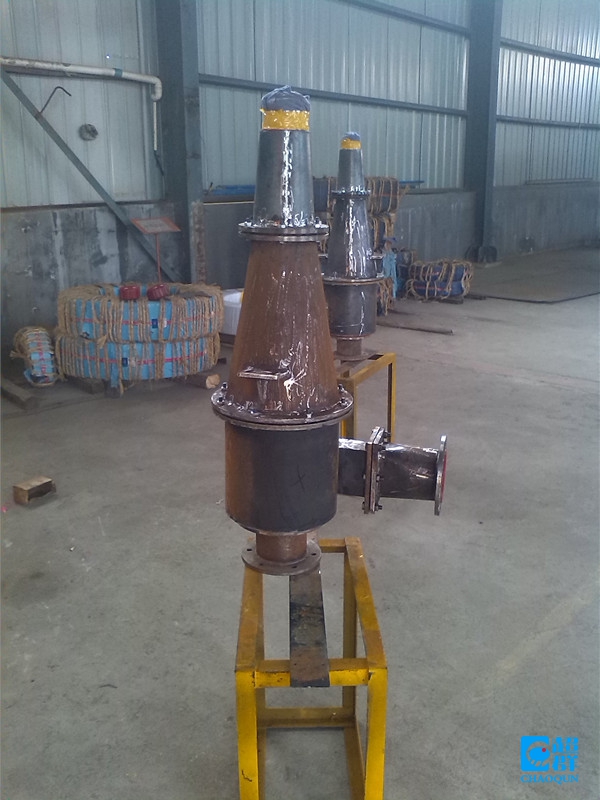

水力旋流器的結構如圖所示。其下部是一圓錐形殼體 ,上部連接一圓柱形殼體 ,圓柱殼體上口封死,中間有一層底板,底板中央插入一短管溢流管 ,在底板下部沿圓柱殼面的切線方向連接有進料口,在底板之上沿殼體切線方向連接有溢流排出管 ,錐體最下端有可更換的底流口。水力旋流器多用耐磨材料制造,為減低殼體內壁的磨損速度,用輝綠巖鑄石、陶瓷、耐磨橡膠、 聚氨酯等耐磨材料做襯里。
水力旋流器的規格以圓柱體的直徑表示。圓錐的錐角可以不同,一般最小為10°、最大為45°。
水力旋流器的工作原理:礦漿在壓力作用下經給進料口柱體切線方向進入殼體,在殼內做回轉運動,礦漿中的粗顆粒(或密度大的顆粒)因受到較大的離心力而進入回轉流的外圍,并同時隨礦漿流向下流動,最終由底部底流口排出成為沉砂;細顆粒所受離心力較小,處于回轉流中心并隨液流向上運動,最后由溢流管排出成為溢流。
水力旋流器在選礦中主要用于:①在磨礦回路中作為分級設備,尤其是作為細磨的分級設備。②對礦漿進行脫泥、濃縮。
目前我公司生產的水力旋流器有多種規格和型號,廣泛用于各大礦山的選礦分級和尾礦干排,同時在油田、煤礦也廣泛使用。
煙臺市塔山機械有限公司 市場部
