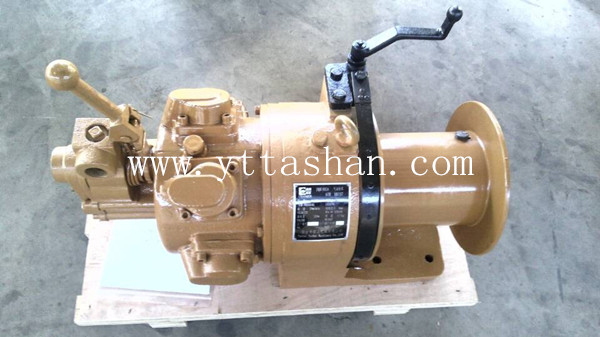

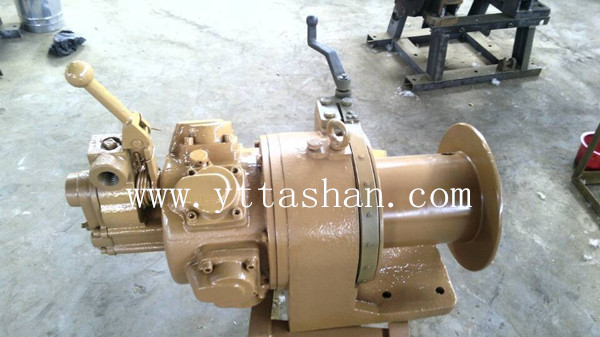

JQH10X24氣動絞車
簡介：
JQH-10x24氣動絞車，采用TMH4A活塞式氣動馬達為動力，通過二級齒輪減速，把扭矩傳給滾筒。氣動絞車的操縱，是靠馬達體上的手操縱轉向閥實現正轉、反轉、停止等項動作。為保證氣動絞車的安全性，該氣動絞車還具有手動剎車功能。該絞車主要廣泛應用于金屬礦、煤礦、采掘礦場，建筑工程拖運礦車和在井下的狹窄巷中提升、牽引工具、器械等重物。以及在海上、陸地油田鉆井平臺上吊裝鉆桿及重物之用。
優點：
1.體積小、重量輕、噪聲低、易于搬運和快速安裝。
2.操作簡單快捷，機動性強，運行靈活可靠。
3.穩定性強，特別適應于高潮濕、易燃、易爆、雪雨天氣等各種惡劣的工作環境。
4.起動扭矩大，可以帶載起動，可實現正反轉。
參數：
|
氣動絞車 |
JQH-10x24 |
||
|
1 |
壓縮空氣壓力（MPa） |
0.6-0.7 |
|
|
2 |
額定牽引力（kN） |
10 |
|
|
3 |
額定速度（m/mim） |
15- 24 |
|
|
4 |
氣動機 |
額定功率（kW） |
4 |
|
氣缸數（個） |
6 |
||
|
氣缸直徑 |
65 |
||
|
活塞行程 |
50 |
||
|
5 |
滾筒 |
數量（個） |
1 |
|
直徑 |
175 |
||
|
寬度 |
198 |
||
|
輪緣直徑 |
290 |
||
|
容繩量 |
120 |
||
|
6 |
鋼絲繩直徑 |
8 |
|
|
7 |
進氣管直徑 |
25 |
|
|
8 |
外型尺寸 |
長（mm） |
722 |
|
寬 |
342 |
||
|
高 |
530 |
||
|
9 |
|
重量(Kg) |
117 |
