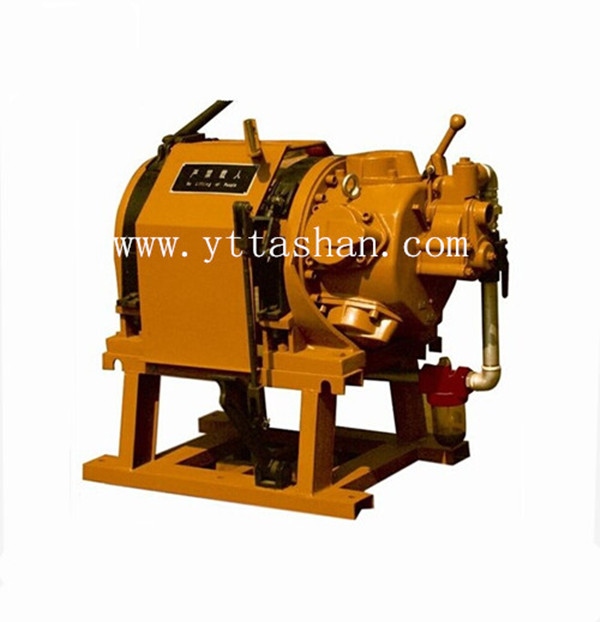

JQHS30X24氣動絞車
簡介:
JQHS30x24氣動絞車,采用壓縮空氣為動力,推動TMH17活塞式氣動馬達工作。通過二級齒輪減速,把扭矩傳給滾筒。氣動絞車的操縱,是靠馬達體上的手操縱轉向閥實現正轉、反轉、停止等項動作。為保證氣動絞車的安全性,該氣動絞車還具有手、腳雙重剎車功能。特別適用于礦山、建筑工程以及海上、陸地油田鉆井平臺上使用。
優點:
1.體積小、重量輕、噪聲低、易于搬運和快速安裝。
2.操作簡單快捷,機動性強,運行靈活可靠。
3.穩定性強,特別適應于高潮濕、易燃、易爆、雪雨天氣等各種惡劣的工作環境。
4.起動扭矩大,可以帶載起動,可實現正反轉。
技術參數:
型 號 |
JQHS30x24 |
||
1 |
壓縮空氣壓力(MPa) |
0.6-0.8 |
|
2 |
額定牽引力(kN) |
30 |
|
3 |
鋼絲繩速度(m/min) |
24 |
|
4 |
氣動機 |
額定功率(kW) |
17 |
氣缸數(個) |
5 |
||
氣缸直徑 |
130 |
||
耗氣量(L/S) |
247 |
||
5 |
滾筒 |
數量(個) |
1 |
直徑 |
222 |
||
寬度 |
338 |
||
輪緣直徑 |
485 |
||
容繩量 |
120 |
||
6 |
鋼絲繩直徑 |
15.875 |
|
7 |
進氣管直徑 |
32 |
|
8 |
外型 尺寸 |
長 |
1200 |
寬 |
920 |
||
高 |
989 |
||
9 |
|
重量(Kg) |
418 |
