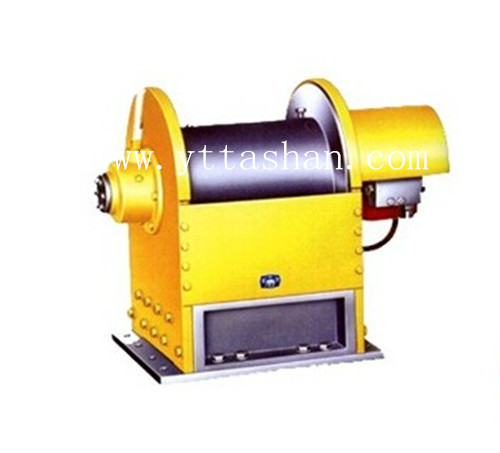

液壓絞車
簡介:
本絞車是采用液壓驅動和液壓制動的起重設備。具有結構緊湊合理、重量輕、操作方便、提升平穩等特點。適用于石油、煤礦、港口及建筑工程的重物的提升。按API Spec 7K《鉆井設備規范》“絞車零部件”設計、制造。
參數表:
型號 |
YJ3/110 |
YJ3/150 |
YJY/100 |
|
液壓系統額定壓力 |
MPa |
120 |
120 |
120 |
psi |
317 |
317 |
317 |
|
液壓系統額定流量 |
L/min |
16.6 |
16.6 |
16.6 |
gpm |
2400 |
2400 |
2400 |
|
最大牽引力 |
KN |
3 |
3 |
5 |
US ton |
3.3 |
3.3 |
5.5 |
|
最高速度 |
m/min |
23 |
27 |
11 |
Ft/min |
73 |
89 |
36 |
|
鋼絲繩直徑 |
mm |
12.7 |
15.5 |
20.5 |
in |
1/2 |
5/8 |
3/4 |
|
容繩量 |
m |
110 |
150 |
100 |
ft |
360 |
192 |
328 |
|
外形圖 |
mm |
810X490X500 |
690x480x440 |
880x520x710 |
in |
32X19X20 |
21x19x18 |
35x21x28 |
|
重量 |
kg |
490 |
230 |
490 |
ib |
1080 |
507 |
1080 |
